透析DLP投影機核心 DMD芯片圖文介紹

　更新時間：2011-4-13 9:20:18 �。� 編輯：影子）

內容導航：

透析DLP投影機核心 DMD芯片圖文介紹

　　在文中我們以圖文方式介紹DLP投影機的核心——DMD芯片。

透析DLP投影機核心 DMD芯片圖文介紹

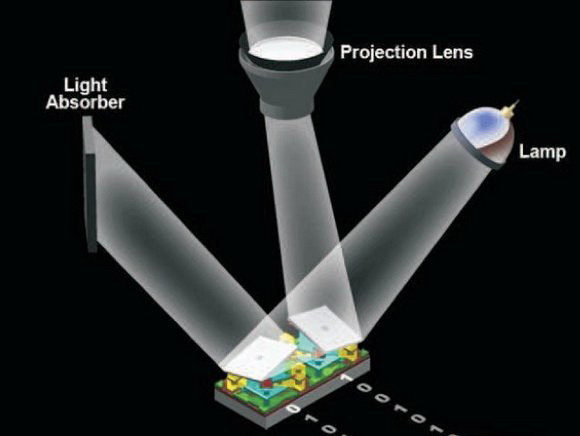

　　DMD芯片工作原理

透析DLP投影機核心 DMD芯片圖文介紹
微反射鏡結構

　　在DMD芯片，微反射鏡是其最小的工作單位，也是影響其性能的關鍵。微反射鏡的體積非常小，但是依然擁有不同于液晶的復雜機械結構——每塊微反射鏡都有獨立的支撐架，并圍繞鉸接斜軸進行+/-12°進行的偏轉。對于微反射鏡這種微型機械，傳統的機械或是液壓控制已無法使用（即使能夠使用，也會由于機械磨損而迅速損壞），因此在微反射鏡的兩角布置了兩個電極，通過電壓控制控制偏轉，獲得了高精度的控制能力和無限的偏振壽命。

透析DLP投影機核心 DMD芯片圖文介紹
微反射鏡工作示意圖

　　微反射鏡是依靠反射光線工作的，其偏轉能力是其關鍵，如上圖所示這是一個偏轉角度達+/-12°微反射鏡的工作示意圖，在微反射鏡開啟狀態時（On State，+12°），入射光線（光源）的入射角達到12°，反射角亦達12°（兩者相加即是24°），此時光能最大，即為（255,255,255）；若微反射鏡偏向關閉（Off State，-12°）狀態，此時鏡頭接收到的光線越來越小，到達關閉狀態時，亮度最低，即為（0,0,0）。

透析DLP投影機核心 DMD芯片圖文介紹
微反射鏡工作側視圖

　　一塊微反射鏡僅能提供+/-12°的偏轉，但是實際情況卻提供72°的工作范圍，再考慮到微反射鏡是透過電極控制的、可視為能實現無級翻轉，進而在單個像素內提供極高的亮度控制范圍，最終輕松實現高對比度。

透析DLP投影機核心 DMD芯片圖文介紹
微反射鏡工作俯視圖
