一套完美的顯示系統，不僅僅在于應用設備的優秀性能，還在于視頻信號在傳輸過程中是否穩定，以及輸出質量的優劣。目前視頻傳輸方式很多，常見有電纜傳輸、網線延長、HdbaseT、光纖延長等，但每種視頻傳輸方式都具有不同的特點。因此在現場應用中，我們應結合實際環境、傳輸距離等因素來決定使用什么樣的視頻傳輸方式。
本期大視V講堂就給大家總結了一下大視近年遇到過的視頻傳輸問題，希望能給大家?guī)硪稽c(diǎn)幫助。
下文將從電纜傳輸、網線延長、HdbaseT、光纖延長這四部分分享，拉至末尾將直接看總結。
電纜傳輸—距離限制、假貨不少
l 物理電纜是最直接的傳輸方式。
l 電纜線本身的質量問題就會影響視頻傳輸?shù)馁|(zhì)量，所以線材的錢一定不能省。
現場遇到的問題：
1. HDMI、DVI線傳輸距離有限制，且雙通道的DVI線的傳輸距離要減半。
2. VGA線可傳輸30米，可是太長會有鬼影，且手工焊VGA容易顏色不正常。
3. DP線超過10米就容易出問題，4K60的信號必須保證使用不超過3米的優質DP線，注意DP線基本沒有放大器。
4. 同軸線布線不能走直角銳角，且接頭焊接方式容易出問題。
網線延長—部分虛假宣傳、壓縮嚴重
l 借助RJ45口加網線來延長，但不同規格的網線會有不同的傳輸距離。
l 實現的方法多種多樣，有的是信號強行放大，有的是壓縮編碼，俗稱“網傳”。
現場遇到的問題：
1. 有些網傳只是HDMI/DVI信號上加上放大芯片，這種網傳雖聲稱可傳70米、100米但實際的傳輸距離基本無法超過30米。
2. 有些壓縮網傳，往往壓縮嚴重，傳輸不連續、容易斷，且不同步，不能用于拼接和多投影融合，泛指小幾百元能過交換機的網傳。
3. 低質量網傳的供電電源容易損壞，且多個使用時會導致視頻信號不同步，不穩定。
HDbaseT—無延遲但抗干擾一般、功耗高
l 通過調制的方式將10Gbps信號最長傳100米（Long reach模式150米）。
l 采用RJ45網口，但不是802協議，不能進交換機，至少使用CAT5E線纜，非屏蔽線不支持纏繞，因此最好使用屏蔽線。
l 可選支持USB/網絡/RS232/IR(KVM)，可選支持POE
l 支持4K（70米/100米），無延遲/無損傷
現場遇到的問題：
1. HDbaseT假冒就不少
2. HDbaseT對網線要求高，而抗干擾性一般，因此大量HDbaseT一起用會受干擾
3. HDbaseT功耗有點高，注意散熱
光纖延長—嬌貴但專業
l 最專業的延長介質，可升級至400G,帶寬不是問題
l 專業領域主要有4芯、2芯、單芯，芯越多發送接收器越便宜但光纖用量翻倍
l 光纖延長主要光纖接口（SC\FC\LC）以及光纖不能折
l 距離考慮：300米和10KM（500米以上的不二之選）
l 支持4K，可升級更高，視頻傳輸無延遲/無損傷
插播兩條光纖小知識：
光纖裸纖一般分為3層：
內部：中心高折射率玻璃芯（芯徑9-10μm單模，50/62.5μm多模）。
中間：低折射率硅玻璃包層（直徑一般為125μm）。
最外層：是加強用的樹脂涂層。

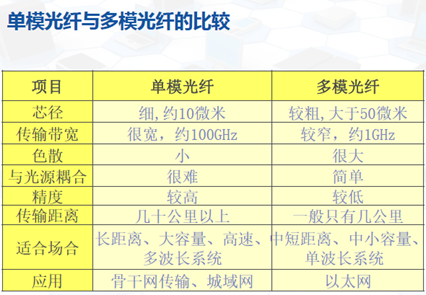

3mm光纜簡單分類：
多模，MM，外表橘色/藍色
單模，SM，外表黃色
現場遇到的問題：
1. 注意分清單模和多模
2. 光纖熔接考驗技術，光纖布線穿管難
3. 假冒光傳降低傳輸速率，存在壓縮和損傷風險
4. 有的光傳無法支持自定義任意分辨率；有的光傳抗信號波動能力差；有的不夠穩定

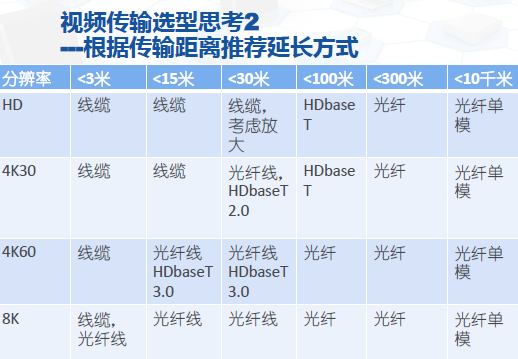

抄作業時間
