項目背景

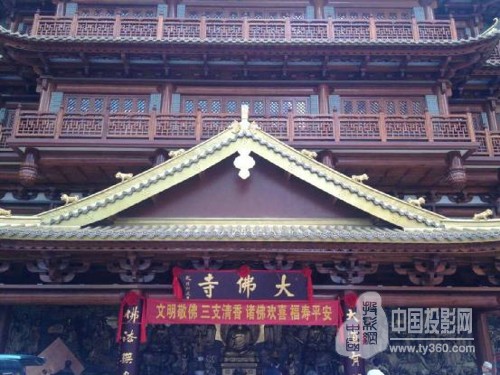

    廣州大佛寺始建于南漢(公元917-971)，名新藏寺，為南漢王劉龑上應天上二十八宿而建。明代擴建為龍藏寺，后改為巡按公署。清順治元年（1649）公署毀于火。平南王尚可喜于康熙二年春，自捐王俸，仿京師官廟制式，兼具嶺南地方風格重建殿宇，具有較高的文化藝術觀賞價值。

    在本次工程里使用了我公司最新的二代分布式產品，集中管理7個獨立顯示器的信號傳輸和音頻信號，通過對現場顯示器.DVD.音頻等設備的控制進而打造出一個一體化，多功能，操作簡單便捷的應用方案。
    客戶需求
    通過CREATIVE二代分布式系統對顯示器、DVD、音響等的設備進行集中管理，滿足信號穩定，圖像預覽功能和集中控制應用。

    設備清單

    解決方案
    根據客戶需求，采用CREATIVE—最新的二代分布式系統，通過最簡便的IPAD手勢操作，給客戶最新穎的控制體驗，
    1、通過分布式獨有功能，實現圖像預覽
    2、通過分布式中控功能，實現對DVD播放器和顯示器的控制；
    3、 通過控分布式的拖拽切換功能，輕松實現圖像切換顯示，
    4、輸出圖像支持1080P60HZ，可以任意開窗和隨意大小任意位置擺放顯示；
    5、通過計算單元集中管理，實現中控功能，同時兼容RS232、RS422、RS485通訊協議，每個接口波特率支持300至115200，

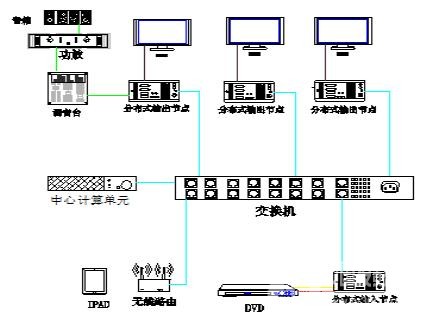

    系統連接圖

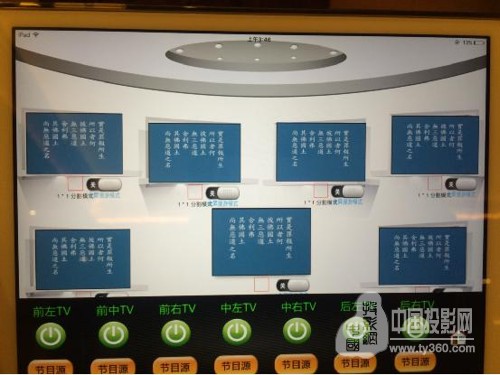

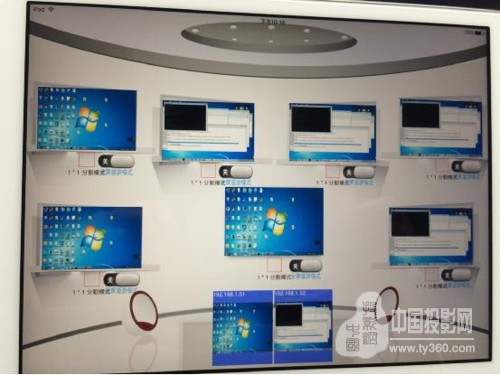

    觸摸屏展示圖

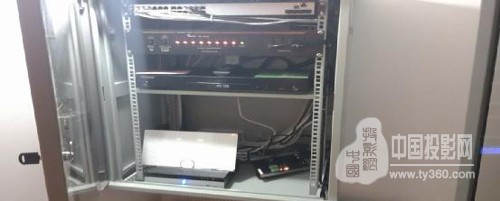

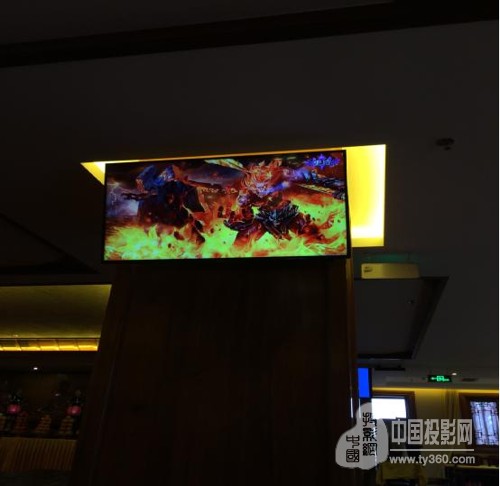

    現場實物圖

    實現效果：
    通過CREATIVE捷控一整套的系統解決方案，為廣州大佛寺打造一個靈活、高效、迅速的信息交流平臺。建立一個先進的、智能化的、現代化的應用方案。

    中心計算單元

    產品描述：
    分布式中控主機是整個分布式的核心“大腦”，通過接受觸摸屏的控制指令，執行內置的用戶程序，然后給各個分布式單元通過 UDP協議發送卡控制代碼。
分布式中控主機的主要功能是邏輯運算，采用類C語言編程，易讀，易維護和跨系統移植，支持在線調試，利于遠程協助；引入云服務器，編譯工程自動存入云存儲，不易丟失；紅外代碼和控制代碼自動上傳于云存儲，積累的巨大紅外庫和控制庫極大有利于工程使用；雙擊或者多機熱災備極易實現，多機切換完全不影響現場；開放式互聯網絡平臺，易于接入各類傳感器、執行器，中控系統與日新月異的物聯網、互聯網對接將非常簡便，有利于提高工程設計水平，滿足用戶最現代的需求。

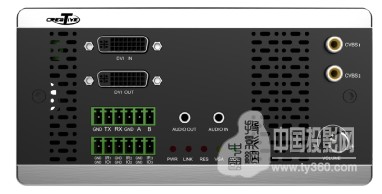

     DVI輸入/出節點

    產品描述：
    DVI輸入/出節點負責采集DVI信號并進行信號預處理，然后進行數據編碼生成在以太網上傳輸?shù)腎P碼流。每個節點相對獨立，增加或者減少節點不會影響其他節點工作。節點通過網線和網絡交換機相連。

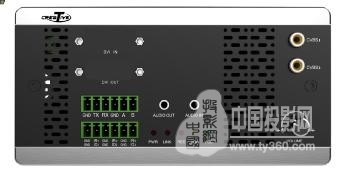

    HDMI輸入/出節點

    產品描述：
    HDMI輸入/出節點負責采集HDMI信號并進行信號預處理，然后進行數據編碼生成在以太網上傳輸?shù)腎P碼流。每個節點相對獨立，增加或者減少節點不會影響其他節點工作。節點通過網線和網絡交換機相連。
    產品特性：
    1、系統具備交互式控制和顯示功能：a)在PAD端可預覽所有單元發出的視頻；b）可以將視頻在PAD上的虛擬拼接屏進行拼接、層疊，對應的物理拼接屏實現和PAD完全一樣的視頻組合方式，所見所得；c）PAD可感知單元控制的設備的狀態和數據；d）PAD可在視頻預覽框直接對設備進行控制;e)PAD端能預覽海康、大華等主流IPC視頻。
    2、可布置云服務器，進行視頻互聯網交互，實現多個單元跨區域遠程互聯，進行視頻信號獲取或者推送。
    3、系統為完全分布式結構，無服務器。系統中任意一個單元斷電，均不影響系統繼續運行，僅影響該單元對應的局部功能。
    4、系統具備嚴格的權限控制能力：在可編程人機界面上，管理員可獨立創建和刪除用戶，并對其控制行為進行嚴格區隔，對用戶進行授權管理。管理員也能修改自己和其他用戶的密碼。管理員上述管理能力完全不需要制造商、系統集成商參與即可在可編程界面上完成，僅存儲于本地，操作過程無需聯網，安全保密。
    5、云中控功能。系統可配備多個計算單元，并組成控制云。任意一個單元發生意外情況，其他計算單元能無縫接管控制權限，包括人機界面狀態、歷史動作等均可無縫銜接，用戶完全無法感覺計算單元發生了改變。該功能特別適用于高可靠性場合。
    6、系統場景一鍵恢復功能。系統中具備可編程存儲能力，可在斷電重啟后完全恢復系統中的任意控制狀態到斷電以前：包括音量的大小、燈光的狀態、調光的亮度、溫度濕度等，而無需逐一設置。
    7、每個單元均具備音頻、視頻、控制的雙向交互能力：即可將本地高清視頻編碼回傳，同時可并行解碼16路（其中4路為高清）其他單元的信號任意拼接、縮放輸出。
    8、每個單元硬件具備1路高清輸入，1路高清輸出、1路模擬高清輸出（VGA或色差），2路復合視頻輸出。4路輸出可同源也可不同源。
    9、強大的音頻處理能力：a)每個單元音頻和視頻分開獨立傳輸；b)每個單元輸出音頻可以指定任意一路音頻流，達到音視頻既可同源，也可不同源；c)每個單元具備模擬音頻輸入接口，傳輸?shù)囊纛l可以為HDMI音頻解嵌，也可以為模擬音頻輸入；d)每路音頻可通過無極旋鈕或者指令控制音量大小。
    10、每個單元具備1路雙向RS232串口、3路紅外發送端子、3路IO端子控制能力，既可以受控發送RS232信號、紅外信號和IO信號，也能獲取RS232信號和IO信號發送到計算單元進行預定動作，并能反饋到操作PAD上。
    11、每個單元均有發現協議和對時協議，確保單個視頻流在多個單元分割輸出顯示時幀同步。
    12、可接入海康、大華等主流監控?cái)z像頭的信號，既可以在PAD上顯示，也可以在大屏上顯示。
    13、在云服務器協助下，智能手機可拍攝本地視頻并遠程異地投放到拼接大屏幕上。
    14、高清底圖能力：任意單元均可輸出1080P高清底圖。最大情況下可組成5.28億像素的超高清底圖。
    15、高清地圖能力。在聯網情況下，可通過pad，設定將任意位置為中心的超高清地圖發送到大屏上。地圖可以是城市地區三維地圖、衛星地圖和交通地圖。
    16、可多個PAD同時控制，多個PAD不論視頻畫面、反饋信息等均完全同步。
