針對目前市場上，微型LED投影機，智能投影電視，無屏超級電視等投影設備，在開機一段時間后，畫面模糊，需要再次調焦，這是由于鏡頭塑膠鏡片受到高溫影響，熱脹冷縮引起的跑焦現象，深圳瑞視達科技有限公司，開發出這款產品，成功解決了這一問題。
    一、工作原理
   由DSP配合馬達驅動芯片及電源芯片組成，利用攝像機采集畫面信息進行計算，驅動超聲波馬達帶動鏡片完成調焦動作。
    二、構成部品

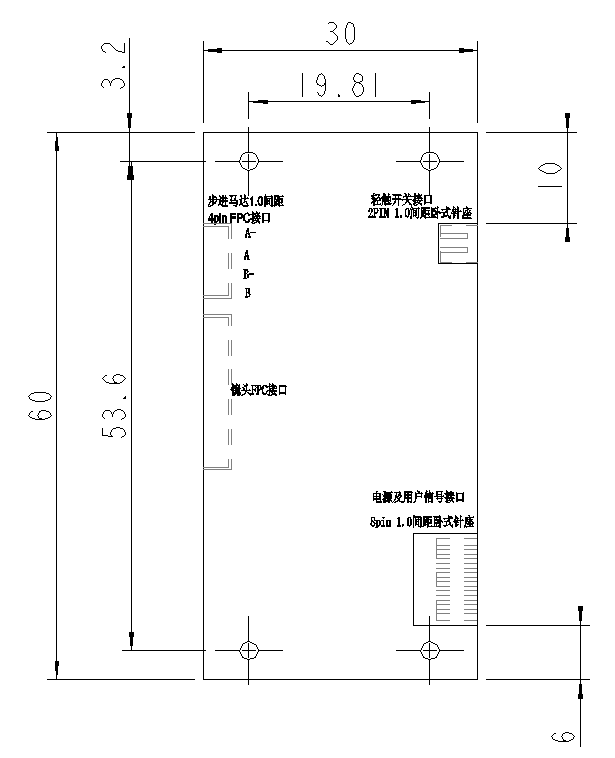

    1主模塊
  主模塊大小為30mm*60mm,共4個接線端子，分別為步進電機FPC接口，PIN接口，電源及控制信號接口，攝像頭FPC接口：

2用于檢測的鏡頭    500萬像素攝像機一臺
    3.定位用PI或者輕觸開關

在本產品運行過程中會需要得到一個起始位置的信號，這個信號由輕觸開關或者PI得到。其原理為在鏡頭調焦軌道的盡頭放置一個輕觸開關或者光電管，當電機帶動鏡頭運行到終點時碰觸輕觸開關或者遮斷光電管得到低電平信號，告知此位置為行程終點，需要往回運行。

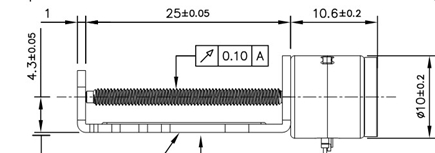

    4.高精度超聲波馬達

 本產品使用高精度超聲波馬達帶動鏡片（鏡頭群組）運行，以達到調焦的目的。
     馬達主要參數如下（僅供參考）：


             絲桿長度可以改變

三、模塊主要特點

1、體積小，僅僅30mm*60mm,可以方便的嵌入到產品里面。
    2、使用簡單，僅需用戶提供12V電源和3個控制信號，一個接收狀態的引腳即可
    3、模塊預留USB接口，方便對模塊的調試和升級
    4、功耗小，在工作狀態下，小于100MA
    5、可驅動5V，電流在1A以下的超聲波電機
    6、調焦準確度高，對步進電機的控制只有±2步誤差。
    7、調焦模式可選，自動調焦或者手動根據需要可選。

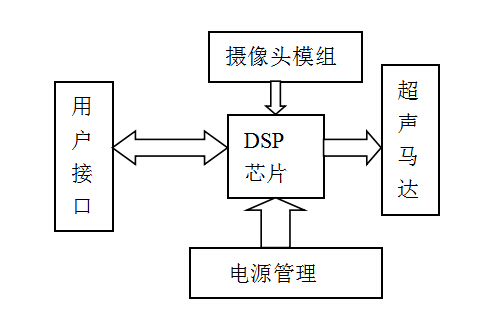

    四、接口操作

1、攝像頭模組為像素攝像頭，用于采集顯示畫面。
    2、步進電機用于推動鏡頭（鏡片）。
    3、電源管理輸出相應指定電壓。

當用戶上電時，本產品會進行一次全程的掃描，最后找到一個最清晰的位置對焦好。當用戶輸入foucsing信號為高電平時，本產品會進行自動對焦，當對焦完成后輸出一個ready高電平信號反饋給用戶。當用戶輸出一個DOWM高電平信號時，超聲波電機會帶動鏡片向后走一步，而輸出UP高電平時，步進電機則帶動鏡片向前走一步。
